一、应用范围

适用于广告喷绘布行业，喷绘布、灯箱布、刀刮布、网格布等PVC、PE热熔性塑料膜材的焊接加工。

二、主要技术参数

额定电压：  AC110-240V          频率：          50-60Hz

功率：      1000-1600W          温度调节范围：   0-500℃

调速范围：  1-15m/分钟            产品规格：      47*25*27cm

机身重量：  15-20Kg               拼接宽度：      2-5cm

三、特点

     1、无胶拼接：使502等胶合剂退出历史舞台，改善了工人工作环境，提高效率，环保 产品。

    2、数字恒温控制：

   带有温度反馈传感器，实时监测出风口的温度，采用先进的PID调控技术自动调节功率使温度更加恒定。±5℃。拼接更均匀。采用过零点触发IC控制，没有谐波 干扰。无论拼接多长的画面，拼接效果不会改变。（国内其他同类产品：人工用旋钮模拟调节触发角控制，谐波干扰比较大。且显示的温度其实是输出的电压值，不能反映真实的温度值。实际温度随输入市电的电压变化而忽高忽低，非常不恒定，有时温差可达±50℃以上.价格便宜质量差劲）。

       3、行走速度：6-10m, 根据设定温度和布的薄厚可自行合适地调节行速.

    4、温度范围：0-500℃.用数字按键根据自己的情况可任意进行设置。

  5、核心技术，拥有所有核心技术，质量可控的。

   6、功率： 1000-1600W （设定所需温度后，根据所需温度功率自动调整。）

    7、热风机风速：50-100%可调，保证拼厚布更容易，发热芯寿命更长。

产品简介

 本产品为针对PVC、PE等可热熔性涂层膜材质平面的拼接而设计。

当喷绘画面超过喷绘机幅度时，就需要分次喷绘后再拼接，以及对喷绘画面的边缘进行增强处理、扦边、拉索、裹绳等，传统上是采用502及其衍生胶水等胶合剂的方式，这有很多不利之处，表现在：存在胶合速度慢、胶合强度不够、画面容易脏、工作效率低、难以掌握且操作繁琐、费工时，接驳宽幅大平面时需要比较大的工作场地。特别是一段时间后容易起泡起皱、导致表面不均匀，因为受空气温度的影响大，当在低温环境下胶合效果更不如意。

使用喷绘布无胶拼接机（简称热拼机），就能很好地解决以上诸多问题，免去使用胶合剂，且省工省时省事省场地，不论使用哪种布，灯箱布、枷网帆布等，不再受限制于高周波机器的平台长度，只要有一块相对平坦的耐热桌面或地面就可以随时作业，比如：长达百米的接缝可以一个人在50见方的空间完成作业。

本产品基于热风熔接技术，采用自走热压合原理，经过大量实践后不断改进，该机组装采用高扭力马达、精密减速机、耐热橡胶辊压轮，精加工不锈钢材料，高性能热风机，关键部位都采取二次增强处理，所以坚固耐用，且结构简单，结构都采取模块化组件，便于维护。

该机体积小、轻巧，净重仅15公斤、拥有可调自走接驳速度和恒温的特点，操作简单，仅取决于个人操作熟练和灵活程度。

四、操作步骤
1.首先把画面拉紧拉平，对好搭接缝（2-5cm）,用胶带或胶水固定在地面上。
2.接通电源，左转手柄，直至热风嘴与胶轮处于直线状态，再右转黑色旋钮，调节速度，一般把旋钮上的标记指向2的位置，设定完毕，右旋手柄直至热风嘴与地面脱离，行走即停。
3.设定温度。打开温度开关（右旋金色旋钮听到咔嚓声即可），按▲升温，按降温，根据布的薄厚和耐温性设定你需要的温度，一般情况在300-350℃之间，或者取些布材，对准风嘴，立即熔化即可，绝对不能出现烧焦现象，这时的温度也就是你所设定的温度。
4.温度和速度调试好后，把机器右轮的外沿与搭接缝的外沿靠齐放置等待实际温度与你设定的温度接近时，左旋手柄直至热风嘴完全嵌入到拼接缝里，机器就自动行走了，拼接开始。
5.在拼接过程中，若出现烧焦拼接物时，首先把速度提高一点点，或者把温度设定低（二者选一）即可避免熔坏拼接物了。但是绝对不能急速调节，否则机器速度过快，造成机器无法直行，给心理造成恐慌，或者无法粘接和损坏画面。
6.使用前，根据你的材质找准温度和速度的配合参数再使用。慢了会烧坏画面，快了会粘接不牢，所以温度和速度配合至关重要。

7.拼接完毕，右旋手柄，直至热风嘴完全脱离拼接物，随即关掉温度开关（即左旋金色旋钮，听到咔嚓声即可）。但绝对不可拔掉电源插头和关闭电源，以免余热损坏散热风机，造成损坏设备。一定待机器实际温度降至最低时，才能拔掉电源插头和总开关。

8.严禁雨天使用，工作场地要干燥，平整，注意防火，设备要专人负责，专人操作，严禁不懂乱用。设备工作电压为：110V—240V(两种)严禁私自拆机，否则后果自负。

9.保修期一年，加热件为易损品，不在保修范围内，但有责任为您提供配件，费用自理。

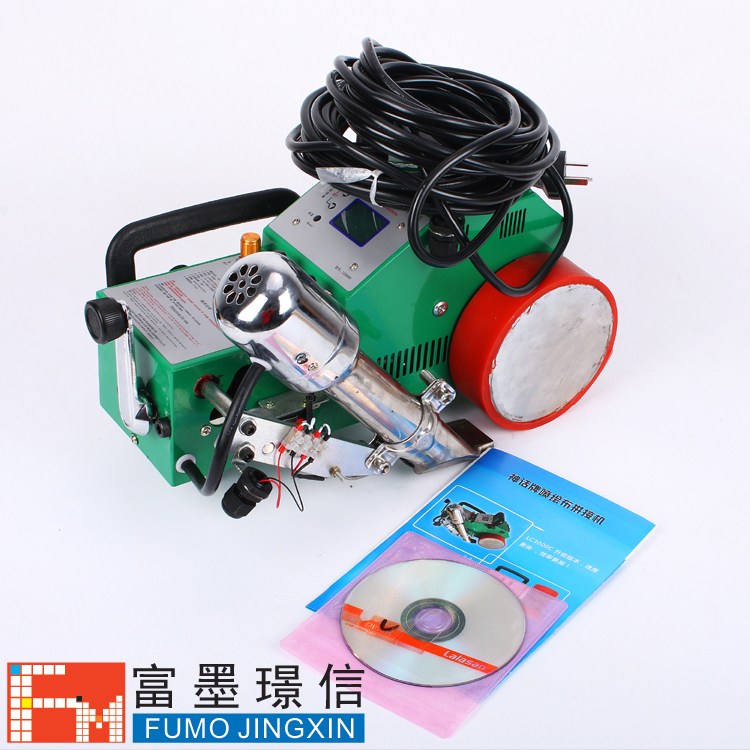

10.随机配件：10m电源线一根，备用加热件一只，说明书及光盘一套。
